Em Belford Roxo, a combinação de solos sedimentares moles com a bacia geotécnica da Baixada Fluminense exige cuidado redobrado em estruturas sensíveis. Já identificamos perfis de VS30 abaixo de 250 m/s em vários lotes próximos ao Rio Sarapuí, o que enquadra o terreno como Classe E pela NBR 15421. Antes de projetar um sistema de isolamento sísmico, precisamos caracterizar a rigidez dinâmica do subsolo com ensaios de microtremores HVSR para medir a frequência natural local e com tomografia sísmica para mapear camadas mais profundas. Esse diagnóstico evita superdimensionamento dos isoladores e garante que a estrutura realmente desacople do movimento do solo.
Solos moles na bacia de Belford Roxo amplificam ondas sísmicas em baixas frequências, exigindo isoladores dimensionados para deslocamentos maiores que 30 cm.
Procedimento e escopo
- Ensaios de campo com crosshole e downhole para obter Vs e Vp em profundidade.
- Modelagem numérica unidimensional (SHAKE) para definir o espectro de resposta no afloramento rochoso.
- Dimensionamento dos isoladores elastoméricos ou deslizantes conforme a aceleração espectral de projeto.
Particularidades da região
A geologia de Belford Roxo, marcada por depósitos aluvionares moles com até 40 metros de espessura e nível d'água a menos de 2 metros, cria um cenário clássico de amplificação sísmica e potencial liquefação. Ignorar o efeito de sítio local pode levar a períodos de ressonância entre a estrutura e o solo, anulando o benefício do isolamento de base. Por isso, o projeto de isolamento sísmico de base em Belford Roxo exige uma campanha de investigação que vá além do SPT convencional, incluindo ensaios geofísicos para medir a rigidez ao cisalhamento em pequenas deformações. O risco de dano em pontes e hospitais públicos da cidade é real se o sistema não for calibrado para as reais condições de subsolo.
Normas técnicas vigentes
NBR 15421:2006 — Projeto de estruturas resistentes a sismos, NBR 6122:2019 — Projeto e execução de fundações, ASCE 7-16 — Minimum Design Loads and Associated Criteria for Buildings, EN 1998-1:2004 (Eurocódigo 8) — Projeto de estruturas para resistência aos sismos
Serviços técnicos vinculados
Ensaios de Ondas de Corte (VS30)
Execução de MASW e ReMi para definição da velocidade média de ondas S nos primeiros 30 m, classificando o terreno conforme NBR 15421. Utilizamos arranjos lineares de 24 canais com geofones de 4,5 Hz.
Modelagem de Resposta Sísmica Local
Análise unidimensional e bidimensional com softwares SHAKE2000 e DeepSoil para gerar espectros de resposta específicos do sítio de Belford Roxo, considerando a variabilidade lateral das camadas moles.

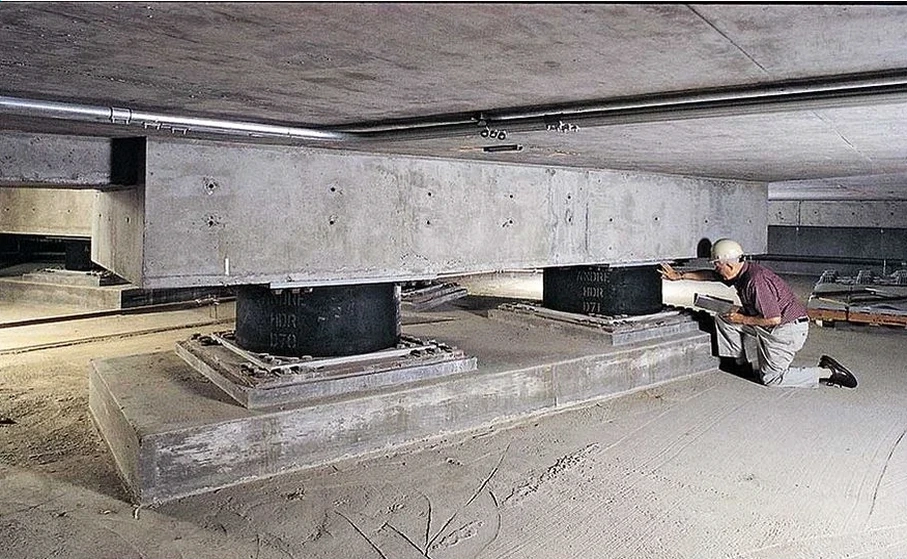

Dimensionamento de Isoladores Elastoméricos
Cálculo da rigidez horizontal e vertical dos isoladores de borracha natural ou de alto amortecimento, verificando deformações de cisalhamento e estabilidade ao tombamento conforme procedimentos do AASHTO Guide Specifications.
Análise de Liquefação e Efeitos de Sítio
Avaliação do potencial de liquefação em areias siltosas saturadas da região, integrando resultados de SPT, CPT e ensaios de campo com o método de Youd & Idriss (2001).
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Parâmetros típicos
Perguntas mais comuns
O que diferencia o isolamento sísmico de base em Belford Roxo de outras regiões?
A principal diferença está na espessura e baixa rigidez dos depósitos aluvionares da bacia da Baixada Fluminense. Em Belford Roxo, os solos moles podem amplificar ondas sísmicas em frequências entre 0,8 e 1,5 Hz, exigindo isoladores com período superior a 2,5 segundos para evitar ressonância. O projeto deve calibrar o modelo com dados geofísicos locais.
Qual o custo referencial de um projeto de isolamento sísmico de base em Belford Roxo?
Quais ensaios de campo são indispensáveis antes do projeto?
Recomendamos obrigatoriamente ensaios de microtremores HVSR para frequência natural, MASW ou ReMi para perfil de VS30, e sondagens SPT com coleta de amostras indeformadas para ensaios de laboratório (triaxial cíclico e coluna ressonante). Em Belford Roxo, a integração desses métodos reduz incertezas na resposta do solo.
O isolamento sísmico elimina completamente o risco de danos?
Não elimina, mas reduz significativamente as acelerações transmitidas à superestrutura, protegendo elementos não estruturais e garantindo funcionamento pós-sismo. Em Belford Roxo, com solos moles, o sistema pode reduzir a aceleração espectral de pico em até 60%, desde que os isoladores sejam dimensionados para os deslocamentos previstos (até 50 cm).
